台塑钢FORMOSACON_POM原料

日期：2020-04-23 04:08:39 编辑：科思德塑胶来源：科思德塑胶浏览：656

台塑钢FORMOSACON介绍:

台塑钢为共聚型的高结晶性热塑型树脂，具有优异的热稳定性与机械强度。优良的耐磨耗特性可做为机械零件部件，成型流动性及表面光泽性佳，可噬用于射出与押出等加工方式。。

台塑钢POM目录:

台塑钢FORMOSACON系列POM塑料你要找的型号就在下面：（请用Ctrl+F键查找牌号更快捷）

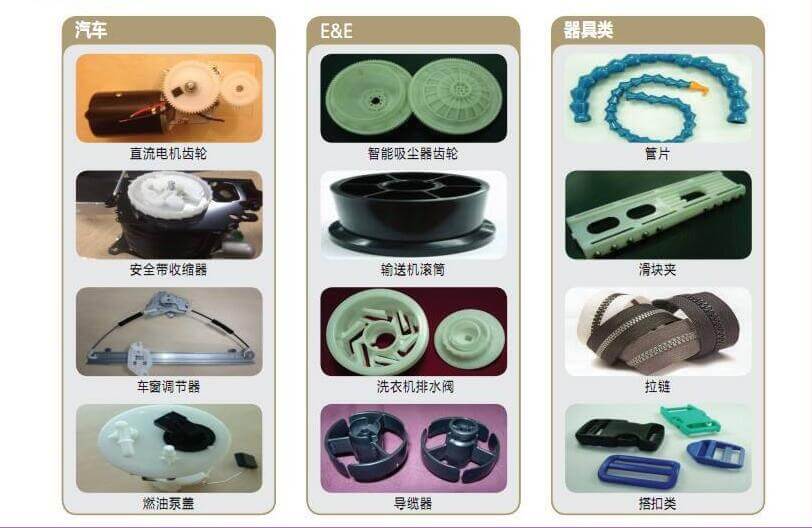

型號	特性	用途
FM025	高黏度、低模垢、押出厚斷面射出	素材壓出、其他壓出品
R6	標準流動性、低模垢、增韌型	扣具、按扣、管件及五金、家庭電器、其他射出零件、齒輪、電子零件、汽車零件、軸承
FM090	標準流動性、低模垢	扣具、按扣、管件及五金、家庭電器、其他射出零件、齒輪、電子零件、汽車零件、軸承
FM130	中流動性、低模垢	扣具、按扣、管件及五金、家庭電器、其他射出零件、齒輪、電子零件、汽車零件、軸承
FM270	高流動性、低模垢	按扣、家庭電器、電子零件、其他小型機器零件、拉鍊、齒輪、汽車零件
FM450	超高流動性、低模垢	按扣、其他小型機器零件、家庭電器、拉鍊、齒輪、電子零件、汽車零件

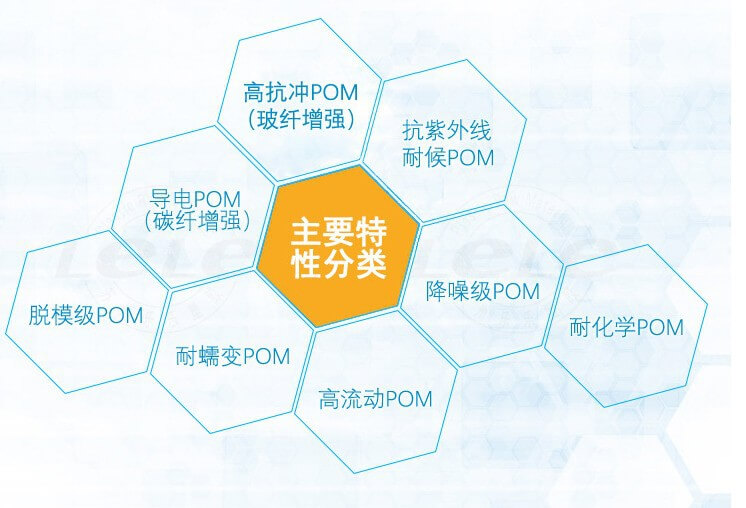

台塑钢POM原料特性:

一般性能
聚甲醛是一种表面光滑、有光泽的硬而致密的材料，淡黄或白色，薄壁部分呈半透明。燃烧特性为容易燃烧，离火后继续燃烧，火焰上端呈黄色，下端呈蓝色，发生熔融滴落，有强烈的刺激性甲醛味、鱼腥臭。聚甲醛为白色粉末，一般不透明，着色性好，比重1.41-1.43克/立方厘米，成型收缩率1.2-3.0%，成型温度170-200℃，干燥条件80-90℃2小时。POM的长期耐热性能不高，但短期可达到160℃，其中均聚POM短期耐热比共聚POM高10℃以上，但长期耐热共聚POM反而比均聚POM高10℃左右。可在-40℃～100℃温度范围内长期使用。POM极易分解，分解温度为280℃，分解时有刺激性和腐蚀性气体发生。故模具钢材宜选用耐腐蚀性的材料制作。
力学性能
POM强度、刚度高，弹性好，减磨耐磨性好。其力学性能优异，比强度可达50.5MPa，比刚度可达2650MPa，与金属十分接近。POM的力学性能随温度变化小，共聚POM比均聚POM的变化稍大一点。POM的冲击强度较高，但常规冲击不及ABS和PC；POM对缺口敏感，有缺口可使冲击强度下降90%之多。POM的疲劳强度十分突出，10交变载荷作用后，疲劳强度可达35MPa，而PA和PC仅为28MPa。POM的蠕变性与PA相似，在20℃、21MPa、3000h时仅为2.3%，而且受温度的影响很小。POM的摩擦因数小，耐磨性好（POM>PA66>PA6>ABS>HPVC>PS>PC），极限PV值很大，自润滑性好。POM制品对磨时，高载荷作用时易产生类似尖叫的噪声。
电学性能
POM的电绝缘性较好，几乎不受温度和湿度的影响；介电常数和介电损耗在很宽的温度、湿度和频率范围内变化很小；耐电弧性极好，并可在高温下保持。POM的介电强度与厚度有关，厚度0.127mm时为82.7kV/mm，厚度为1.88mm时为23.6kV/mm。
环境性能
POM不耐强酸和氧化剂，对烯酸及弱酸有一定的稳定性。POM的耐溶剂性良好，可耐烃类、醇类、醛类、醚类、汽油、润滑油及弱碱等，并可在高温下保持相当的化学稳定性。吸水性小，尺寸稳定性好。
POM的耐候性不好，长期在紫外线作用下，力学性能下降，表面发生粉化和龟裂。
成形性
结晶料，熔融范围窄，熔融和凝固快，料温稍低于熔融温度即发生结晶，流动性中等，吸湿小，可不经干燥处理。
