南通丽阳Acrypet_PMMA树脂

公司名称：三菱化学高分子材料（南通）有限公司生产、销售亚克力粒子（PMMA粒子）,亚克力板材（PMMA 连续浇铸板）,丙烯酸系列涂料用树脂
生产能力：亚克力粒子（PMMA粒子） 60,000吨/年，亚克力板材（PMMA板材） 20,000吨/年，丙烯酸系列涂料用树脂 8,400吨/年.

品种	型号	特征	用途举例
标准品种	VH	标准丙烯酸树脂中，耐热性好	汽车尾灯、工业机器镜头
	MD	平衡成型性、耐热性，用途广泛	餐具
	MF	流动性很好，适合于大型或薄壁的成型品	杯类、碗碟
光学等级	VH  (光学)	光学镜头用，VH性能不变，降低了异物	镜头镜片、CD面板
	VH5	重视耐热性的同时，提高了流动性	液晶显示器用导光板（注塑）
	TF8,TF9	有很好的流动性，适合于薄型导光板	笔记本电脑用导光板
	VH6	适合于厚壁挤出成型板	挤出成型导光板
特殊等级 Special Grades	VHS	耐热性同于VH，提高了加工成型性	汽车LED聚光镜头
	SV	流动性好，耐热性也不错	共挤表层
	V	适合于挤出成型板	普通挤出板
	VH4	保持了VH的性能，提高了耐溶剂性	汽车尾灯灯罩
抗冲击等级 Impact Resistant Grades	IRD series	外观、流动性很好	文具、卫浴用品
	IRL series	平衡抗冲击性、耐热性、成型性	手机面板、汽车雨楣
	IRS series	抗冲击品种中，流动性好	共挤表层、液晶电视外框
	IRG series	抗冲击性、耐热性很好，可用于挤出成型	建筑用板材、桌柜边角
防静电等级	TBR series	防静电性能很好	照明器具、液晶窗口
永久防静电	TBV series	具有耐水洗、持续防静电、抗冲击性能	吸尘器、半导体盒子
特殊颜色	滤光	可以去除特定波长的光线	红外线遥控器、太阳镜
	高扩散颜色	扩散性很好，全光线投射率很高	LED盖、扩散导光体

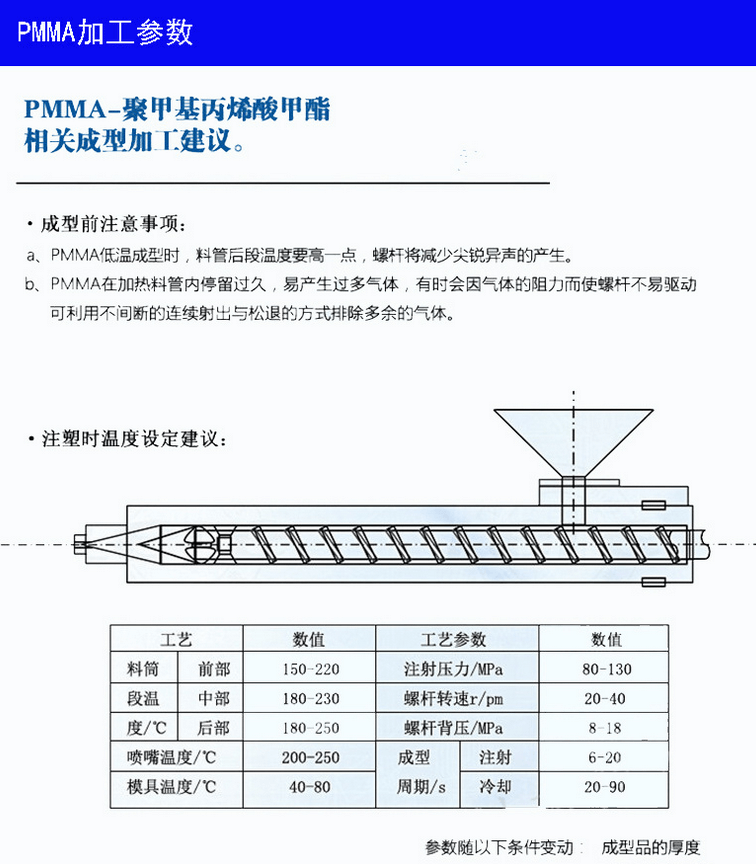

成型不良的对策与原因
亚克力粒子注塑成型不良的现象通常有、注塑不足、银条、收缩、气泡、喷射痕、接合缝、灰黑斑纹、裂纹、翘曲、异物混入等。其预防对策通常有:
注塑不足
这是由于树脂没有充分填满加料孔而引起的现象、可通过下列对策防止:
1、调节亚克力粒子的供给量
2、增大注塑压力
3、提高注塑速度
4、提高料筒温度
5、增大熔融状态的螺杆背压
6、若是薄型成型、提高模具温度
7、延长射出时的高压保持时间
8、延长成型周期
9、增大浇口(主流道·分流道·进料口)的横截面面积、并缩短其长度使树脂更易流动。
银条
这是加料孔内沿树脂的流动方向、产生于产品表面的银白色的条纹。发生原因有很多，可通过下列对策防止:
1、充分干燥 亚克力粒子
2、降低料筒温度、增大注塑压力
3、提高注塑速度
4、降低熔融状态时的螺杆转速、调节背压
5、若是薄型成型、提高模具温度、降低料筒温度
6、确定熔融状态的时间
7、增大浇口(主流道·分流道·进料口)的横截面面积并缩短其长度使树脂更易流动、降低料筒温度。
收缩
这是发生在产品表面的凹痕现象、也叫做“凹痕”。可通过下列对策防止:
1、增大注塑压力
2、延长注塑时的高压保持时间
3、降低料筒温度
4、降低熔融状态时的螺杆转速
5、若是薄型成型、调节模具温度避免过高
6、厚度有变化的情况、在壁厚处加设进料口
7、增加树脂的供给量、使保持高压时能补充加料孔内体积收缩的部分。添加防止树脂逆流的阀门效果会更好。
均一模具的表面温度
增大浇口(主流道·分流道·进料口)的横截面面积、并缩短其长度使树脂更易流动、降低料筒温度。
气泡
这是发生在产品壁厚的地方的空洞。若是透明产品、会成为以后无法弥补的外观缺陷。事 先干燥不充分或者料筒温度过高会在壁厚中心部分以外的地方发生气泡。收缩现象集中于壁厚的地方会在壁厚中心部分型成气泡。可以通过防止收缩现象发生的对策来防止、也可通过下列对策防止:
1、脱离模具后用水冷却时、增加水的温度或缩短用水冷却的时间
2、提高模具温度
喷射痕
这是发生在产品表面的、以进料口为中心的细年轮状的条纹。可通过下列对策防止其发生:
1、提高料筒温度
2、提高模具温度
3、增大注塑压力和提高注塑速度、使其迅速填满加料孔
4、延长成型周期
5、增大浇口(主流道·分流道·进料口)的横截面面积，并缩短其长度使树脂更易流动
接合缝
这是由于加料孔内分离开的树脂再次接合、型成于制品表面的轻微的凹痕。依靠成型条件很难完全去除这种接合缝。通常通过下列方法尽量使其不很明显。
1、提高料筒温度
2、增大注塑压力和提高注塑速度
3、提高模具温度
4、使发生接合缝的位置更靠近进料口
增大浇口(主流道·分流道·进料口)的横截面面积、并缩短其长度、提高加料孔内的填充速度。
灰黑斑纹
这是由于高温压缩空气、树脂焦化而出现的银色或黑色的纹迹。可通过下列对策防止其发生:
1、加设排气槽
2、沿发生焦化部分的分型线设置宽5mm-10mm、深0.04mm-0.07mm的排气槽
3、降低注塑压力和注塑速度
4、降低料筒温度
5、在空气达不到的地方设进料口
裂纹、龟裂
这是发生在产品表面或与嵌入物接触面的龟裂现象、从某个角度观察会闪烁发光。 导致这一现象发生的原因比较复杂、可通过下列对策防止其发生:
1、提高料筒温度
2、提高模具温度
3、提高注塑速度
4、调节注塑压力
翘曲
因模具型状不同、有些产品脱模后不可避免地会发生翘曲现象。可通过下列对策减少其发生:
在可动模具与固定模具之间制造温度差。增加制品脱模后出现凸出现象的模具温度。
1、降低模具温度
2、延长在模具内的冷却时间
3、脱模时尽量平衡推出来
4、脱模后矫正
皱纹
这种现象发生在厚型制品或厚度有变动的产品表面，同前述接合缝类似、有轻微的凹痕。不同的是，接合缝几乎是直线型、这种皱纹是随机发生在任意点的。在模具内树脂喷射后、再次接合时会产生皱纹。可通过下列对策防止其发生:
1、提高料筒温度
2、提高模具温度
3、降低注塑速度
4、改变进料口的位置
5、使连接产品的进料口的厚度尽量接近该部分产品的厚度
杂物的混入
亚克力粒子产品被广泛应用于光学领域的各个方面，因此极需防止杂物的混入。通常，杂物混入的途径有很多、查明混入原因比较费时间、可以先从下面几个方面着手:
1、成型工场内的尘埃悬浮量是多少
2、打开亚克力粒子包装时、操作是否杂乱
3、预备干燥机内是否有其他树脂混入、是否有干燥器与接受器皿的摩擦产生的异物混入
4、加料斗装填器的打扫是否彻底
5、加料斗装填器的金属壁与亚克力粒子之间的强烈摩擦是否导致金属壁有剥落
6、是否有煤烟、尘埃从加料斗装填器的通气管混入、加料斗装填器本身是否会产生杂物
7、料筒或喷嘴内是否有其他树脂的痕迹
8、料筒与螺杆间是否有摩擦
9、模具的推杆或者其他摩擦部位是否有油或金属粉产生.


汽车仪表盘、汽车尾灯、汽车雨楣、各类镜头镜片、各类家电面板、手机面板、电话机按键、卫浴用品、塑钢门窗、化妆品外瓶、装饰品、文具、亚克力粒子。
